Checagem Intermediária - Carta Controle com valores de referência

Esta carta acompanha resultados de Checagem Intermediária usando limites previamente definidos. Ela permite observar se o equipamento permanece dentro da faixa esperada.

Quando utilizar

Use quando a checagem possuir limites de aceitação já definidos por procedimento, certificado, histórico validado ou referência técnica.

Como configurar

Em Configurar, informe material, equipamento, valor do MR, valor alvo e o par de limites inferior e superior. Diferente das cartas com valores de referência de Material Referência e Controle de Curva, esta subferramenta trabalha com um único par de limites, aplicado a todas as repetições.

A tela apresenta esses dados nos cards acima do gráfico e exige comentário nas repetições que ultrapassarem os limites configurados.

Como interpretar

Pontos fora dos limites indicam que o desempenho deve ser analisado antes de continuar a rotina. Tendências, ciclos ou aproximação frequente dos limites também merecem atenção.

Registre a origem dos limites, o equipamento, o padrão ou material utilizado e a conclusão da avaliação. Em caso de desvio, investigue antes de utilizar os resultados da checagem como evidência de adequação do equipamento.

Veja os sinais de tendência em Cartas de controle.

Teste de normalidade

A interface calcula uma prévia do teste de Shapiro-Wilk com os valores atualmente digitados, inclusive antes do salvamento. O resultado aparece abaixo do gráfico da carta e apresenta quantidade de observações, estatística W, p-valor, nível de significância e gráfico Q-Q.

O nível de significância (α) é definido na configuração da carta e inicia em 0,05. Quando p < α, a hipótese de normalidade é rejeitada. Quando p ≥ α, não há evidência estatística suficiente para rejeitá-la; isso não comprova isoladamente que os dados sejam normais.

São necessários pelo menos três valores e uma amostra com variação. Quando a normalidade for rejeitada, avalie o impacto sobre a carta e, quando aplicável, considere transformações estatísticas ou métodos alternativos previstos no sistema de gestão da qualidade.

O cálculo da prévia é realizado no backend e não persiste os valores ainda não salvos nem o resultado derivado. Nesta versão, o teste de normalidade não é incluído no relatório Jasper.

Análise de tendência

Abaixo do gráfico, o Analicci avalia automaticamente cinco padrões não aleatórios sobre as repetições lançadas:

Código	Padrão	Critério	Severidade
a.1	Pontos fora dos limites de controle	Ponto além do limite inferior ou superior configurado	Crítica
a.2	Variabilidade extrema	2 de 3 pontos consecutivos além da faixa de atenção, no mesmo lado da linha central	Alerta
b.1	Tendência ascendente ou descendente	7 ou mais pontos consecutivos estritamente crescentes ou decrescentes	Alerta
b.2	Pontos do mesmo lado da linha média	9 ou mais pontos consecutivos acima ou abaixo da linha central	Alerta
b.3	Ciclos	14 ou mais pontos alternando entre subida e descida	Alerta

Como esta carta não armazena média e desvio padrão, a linha central é obtida como o ponto médio entre os limites configurados e a faixa de atenção é reconstruída a partir dessa mesma amplitude. Enquanto os limites não estiverem configurados, apenas as regras que não dependem da linha central (b.1 e b.3) são avaliadas.

Cada regra só é avaliada quando existem pontos suficientes; caso contrário, ela aparece como sem dados. Ao selecionar uma regra violada, o gráfico destaca somente as repetições envolvidas naquele achado.

A análise é informativa e não bloqueia o lançamento. Diante de um padrão identificado, investigue a causa, registre a conclusão e trate o impacto conforme o sistema de gestão do laboratório.

Os padrões seguem a documentação de referência em Cartas de controle.

Imagens

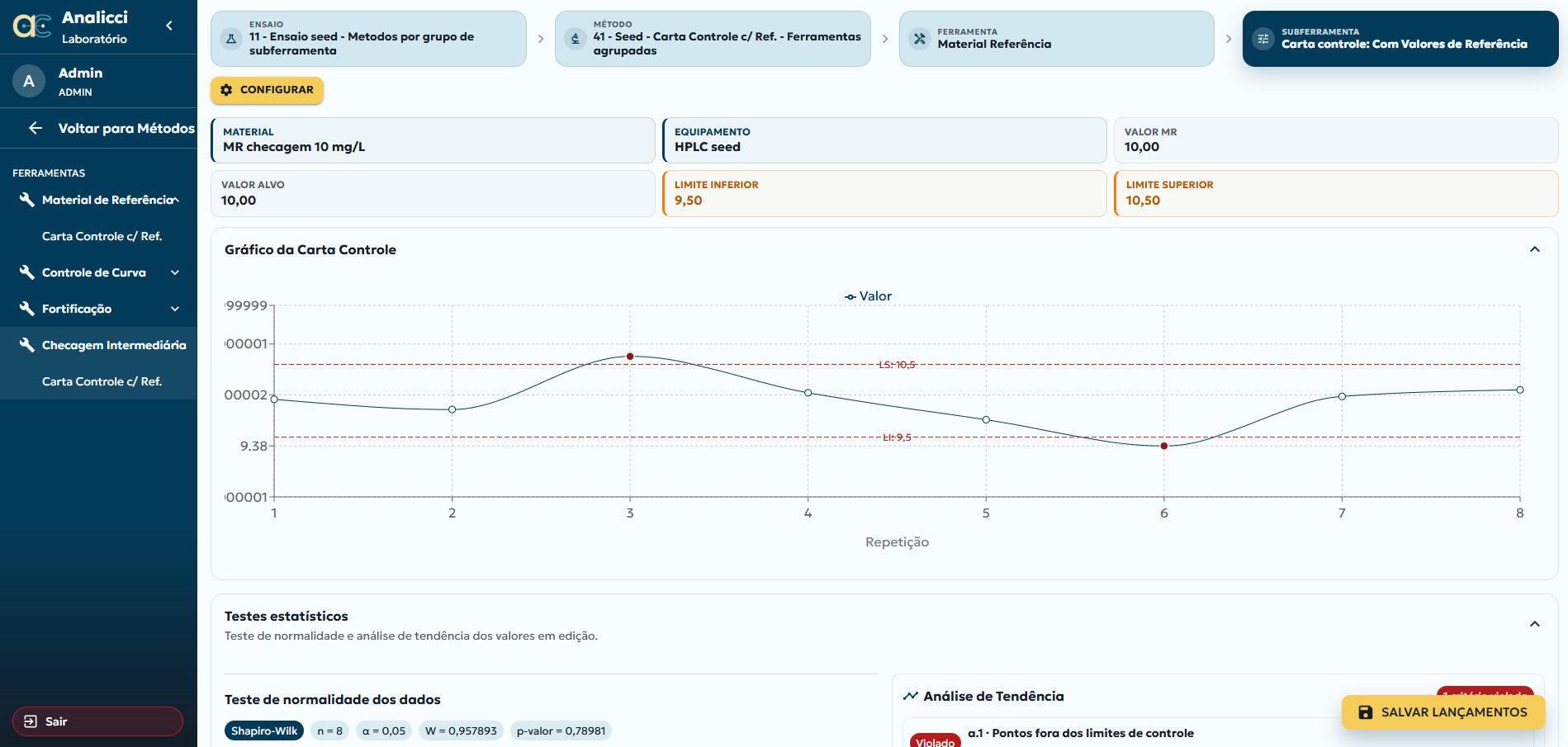

Cards de contexto, atalho Configurar, cards de material, equipamento, valor do MR, valor alvo, limite inferior e limite superior, e gráfico da carta controle:

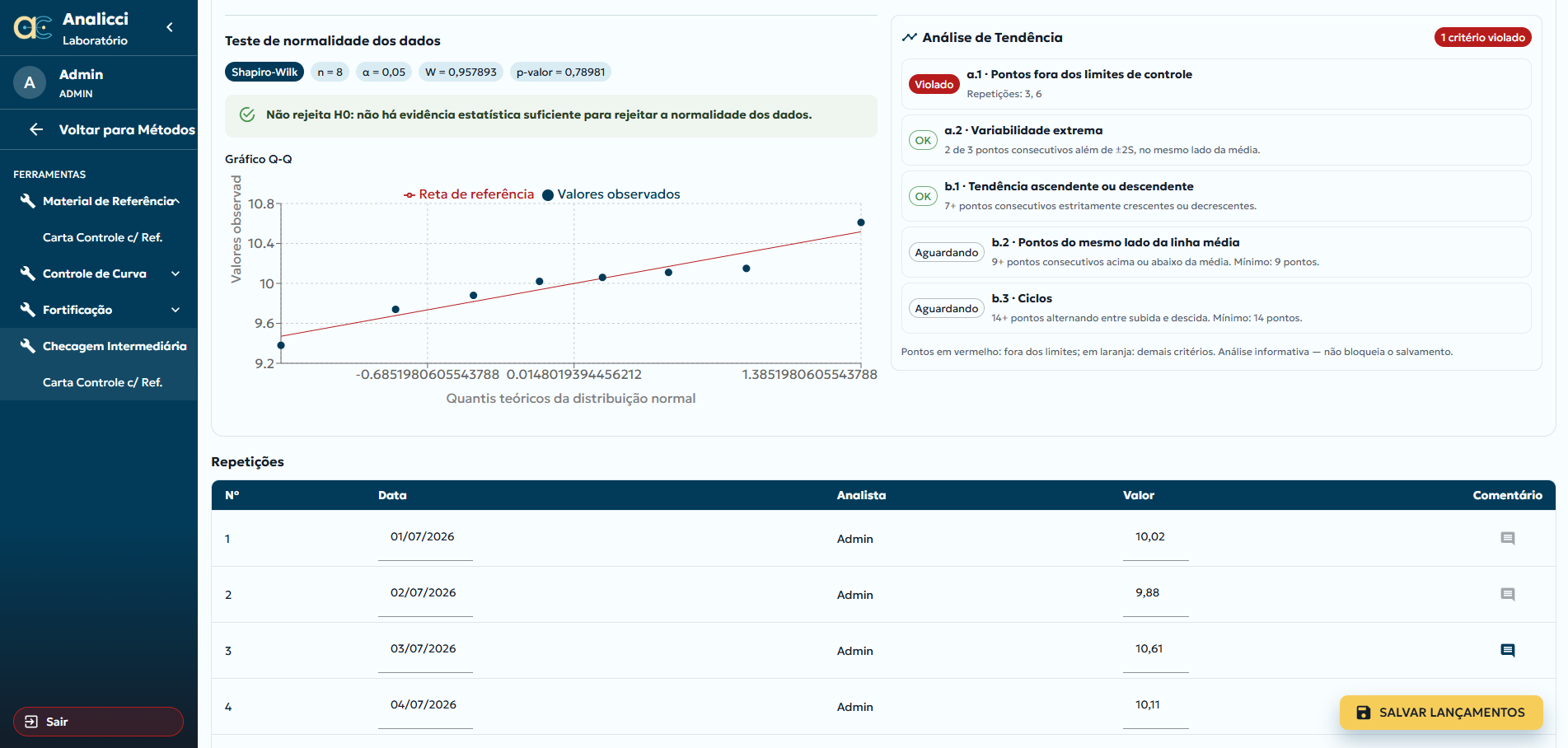

Painel de testes estatísticos, com o teste de normalidade de Shapiro-Wilk, o gráfico Q-Q e a análise de tendência, seguido da tabela de repetições:
