Cartas de controle

Cartas de controle acompanham dados contínuos ao longo do tempo para identificar estabilidade, tendências e sinais de causas especiais de variação. No Analicci, elas estão disponíveis para Material Referência, Fortificação, Controle de Curva, Branco e Checagem Intermediária.

Antes de interpretar

Defina o material ou controle, a frequência, a linha central, os limites e os critérios de aceitação conforme o método. A documentação de referência apresenta a carta de valores individuais e amplitude móvel como abordagem estatística que utiliza, em geral, 20 resultados de um material ou amostra de controle homogênea e estável.

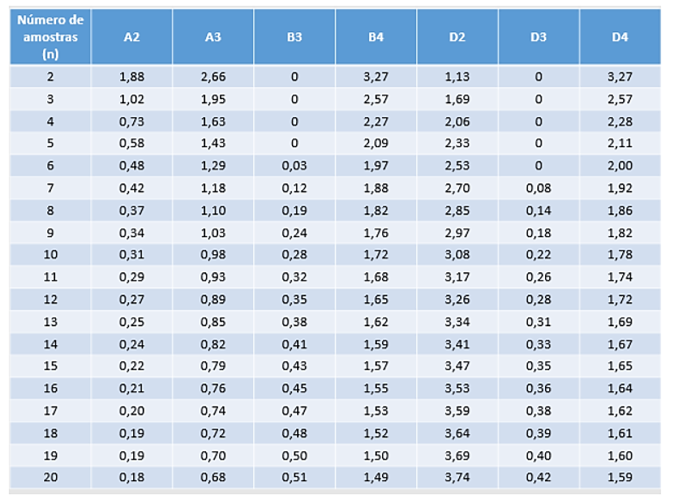

Para esse estudo de referência, os limites são descritos como:

• LCS = média dos valores individuais + E2 × R médio;
• LCI = média dos valores individuais - E2 × R médio;
• carta de amplitude móvel: LCS = D4 × R médio e LCI = D3 × R médio.

Importante: esta é uma orientação metodológica da documentação recebida. As cartas sem valores de referência atualmente documentadas no Analicci usam dados de referência para obter média e desvio padrão, exibindo faixas de atenção e controle configuradas em ±2S e ±3S; elas não devem ser descritas como cálculo automático de E2, D3, D4, amplitude móvel ou teste de normalidade.

Regras de interpretação

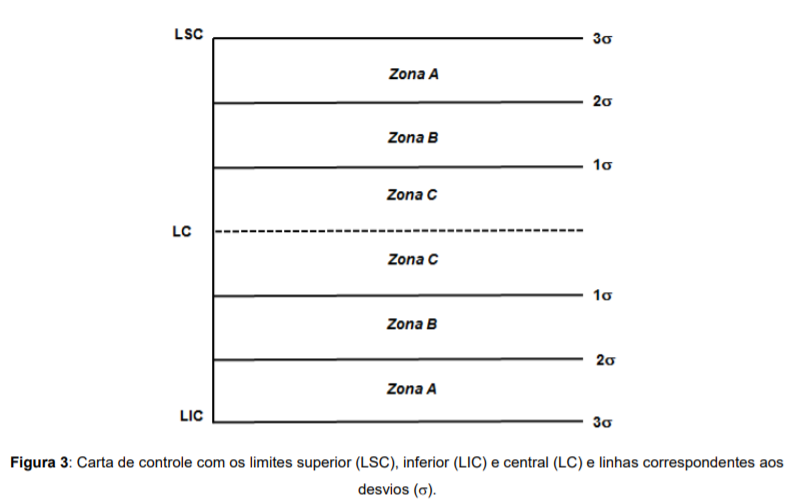

Com base na ISO 8258, a documentação fornecida orienta investigar, entre outros, os seguintes sinais:

• um ponto acima do limite superior de controle ou abaixo do limite inferior de controle;
• nove pontos consecutivos na zona C ou no mesmo lado da linha central;
• seis pontos consecutivos em tendência crescente ou decrescente;
• quatorze pontos consecutivos alternando aumentos e reduções;
• dois de três pontos consecutivos na zona A ou além dela;
• quatro de cinco pontos consecutivos na zona B ou além dela;
• quinze pontos consecutivos na zona C;
• sequência prolongada de pontos consecutivos na zona B.

Quando um padrão for identificado, o laboratório deve realizar análise crítica, investigar a causa, registrar o tratamento e verificar a eficácia da ação quando aplicável.

Exemplos visuais de padrões

Tendência crescente	Tendência decrescente

Ciclo	Pontos em torno da linha média

Normalidade dos dados

A documentação recomenda avaliar se os dados se aproximam de uma distribuição normal antes de usar determinadas abordagens de carta de controle. Entre as técnicas citadas estão histograma, Anderson-Darling, Kolmogorov-Smirnov, Shapiro-Wilk e gráfico Q-Q. A escolha deve ser apropriada ao conjunto de dados e ao procedimento do laboratório.

Na subferramenta Material Referência - Carta Controle com valores de referência, o Analicci oferece Shapiro-Wilk e gráfico Q-Q como apoio à análise, usando o nível de significância configurado pelo laboratório. O resultado não substitui a avaliação técnica nem comprova isoladamente a normalidade; a conclusão e seus impactos devem ser avaliados e registrados quando forem requisitos do método.
